我们知道 Spring Boot 给我们带来了一个全新的开发体验，让我们可以直接把 Web 程序打包成 jar 包直接启动，这得益于 Spring Boot 内置了容器，可以直接启动。
本文将以 Tomcat 为例，来看看 Spring Boot 是如何启动 Tomcat 的，同时也将展开学习下 Tomcat 的源码，了解 Tomcat 的设计。
从 Main 方法说起
用过 Spring Boot 的人都知道，首先要写一个 main 方法来启动：
@SpringBootApplication
public class TomcatdebugApplication {
public static void main(String\[\] args) {
SpringApplication.run(TomcatdebugApplication.class, args);
}
}
我们直接点击run方法的源码，跟踪下来，发现最终的run方法是调用
ConfigurableApplicationContext方法，源码如下：
public ConfigurableApplicationContext run(String... args) {
StopWatch stopWatch = new StopWatch();
stopWatch.start();
ConfigurableApplicationContext context = null;
Collection<springbootexceptionreporter> exceptionReporters = new ArrayList<>();
//设置系统属性『java.awt.headless』，为true则启用headless模式支持
configureHeadlessProperty();
//通过*SpringFactoriesLoader*检索*META-INF/spring.factories*，
//找到声明的所有SpringApplicationRunListener的实现类并将其实例化，
//之后逐个调用其started()方法，广播SpringBoot要开始执行了
SpringApplicationRunListeners listeners = getRunListeners(args);
//发布应用开始启动事件
listeners.starting();
try {
//初始化参数
ApplicationArguments applicationArguments = new DefaultApplicationArguments(args);
//创建并配置当前SpringBoot应用将要使用的Environment（包括配置要使用的PropertySource以及Profile）,
//并遍历调用所有的SpringApplicationRunListener的environmentPrepared()方法，广播Environment准备完毕。
ConfigurableEnvironment environment = prepareEnvironment(listeners, applicationArguments);
configureIgnoreBeanInfo(environment);
//打印banner
Banner printedBanner = printBanner(environment);
//创建应用上下文
context = createApplicationContext();
//通过*SpringFactoriesLoader*检索*META-INF/spring.factories*，获取并实例化异常分析器
exceptionReporters = getSpringFactoriesInstances(SpringBootExceptionReporter.class,
new Class[] { ConfigurableApplicationContext.class }, context);
//为ApplicationContext加载environment，之后逐个执行ApplicationContextInitializer的initialize()方法来进一步封装ApplicationContext，
//并调用所有的SpringApplicationRunListener的contextPrepared()方法，【EventPublishingRunListener只提供了一个空的contextPrepared()方法】，
//之后初始化IoC容器，并调用SpringApplicationRunListener的contextLoaded()方法，广播ApplicationContext的IoC加载完成，
//这里就包括通过**@EnableAutoConfiguration**导入的各种自动配置类。
prepareContext(context, environment, listeners, applicationArguments, printedBanner);
//刷新上下文
refreshContext(context);
//再一次刷新上下文,其实是空方法，可能是为了后续扩展。
afterRefresh(context, applicationArguments);
stopWatch.stop();
if (this.logStartupInfo) {
new StartupInfoLogger(this.mainApplicationClass).logStarted(getApplicationLog(), stopWatch);
}
//发布应用已经启动的事件
listeners.started(context);
//遍历所有注册的ApplicationRunner和CommandLineRunner，并执行其run()方法。
//我们可以实现自己的ApplicationRunner或者CommandLineRunner，来对SpringBoot的启动过程进行扩展。
callRunners(context, applicationArguments);
}
catch (Throwable ex) {
handleRunFailure(context, ex, exceptionReporters, listeners);
throw new IllegalStateException(ex);
}
try {
//应用已经启动完成的监听事件
listeners.running(context);
}
catch (Throwable ex) {
handleRunFailure(context, ex, exceptionReporters, null);
throw new IllegalStateException(ex);
}
return context;
}
其实这个方法我们可以简单的总结下步骤为 > 1. 配置属性 > 2. 获取监听器，发布应用开始启动事件 > 3. 初始化输入参数 > 4. 配置环境，输出 banner > 5. 创建上下文 > 6. 预处理上下文 > 7. 刷新上下文 > 8. 再刷新上下文 > 9. 发布应用已经启动事件 > 10. 发布应用启动完成事件
其实上面这段代码，如果只要分析 Tomcat 内容的话，只需要关注两个内容即可，上下文是如何创建的，上下文是如何刷新的，分别对应的方法就是createApplicationContext() 和refreshContext(context)，接下来我们来看看这两个方法做了什么。
protected ConfigurableApplicationContext createApplicationContext() {
Class<!--?--> contextClass = this.applicationContextClass;
if (contextClass == null) {
try {
switch (this.webApplicationType) {
case SERVLET:
contextClass = Class.forName(DEFAULT_SERVLET_WEB_CONTEXT_CLASS);
break;
case REACTIVE:
contextClass = Class.forName(DEFAULT_REACTIVE_WEB_CONTEXT_CLASS);
break;
default:
contextClass = Class.forName(DEFAULT_CONTEXT_CLASS);
}
}
catch (ClassNotFoundException ex) {
throw new IllegalStateException(
"Unable create a default ApplicationContext, " + "please specify an ApplicationContextClass",
ex);
}
}
return (ConfigurableApplicationContext) BeanUtils.instantiateClass(contextClass);
}
这里就是根据我们的webApplicationType来判断创建哪种类型的 Servlet，代码中分别对应着 Web 类型(SERVLET)，响应式 Web 类型（REACTIVE)，非 Web 类型(default)，我们建立的是Web类型，所以肯定实例化DEFAULT_SERVLET_WEB_CONTEXT_CLASS
指定的类，也就是

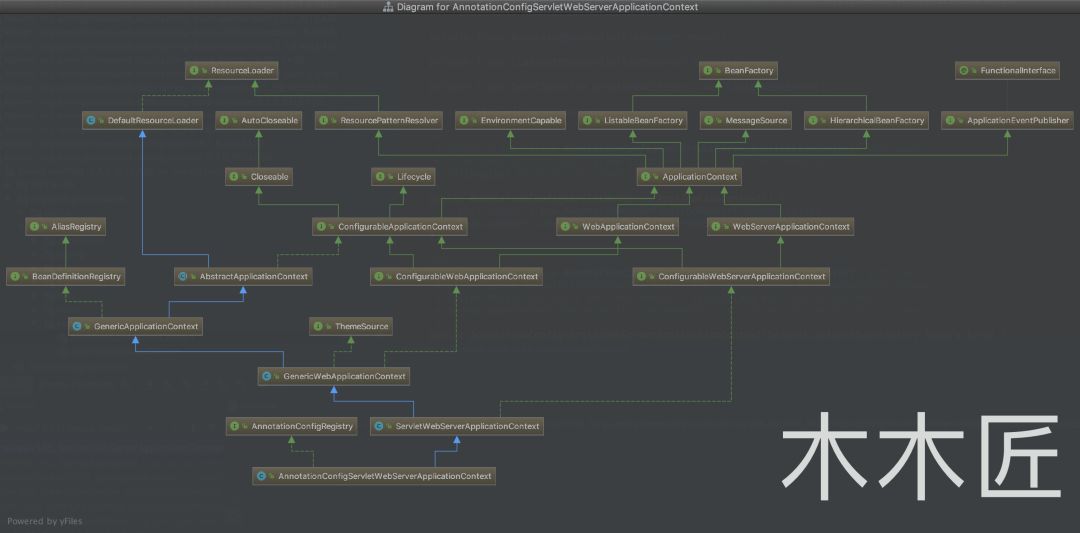

AnnotationConfigServletWebServerApplicationContext类，我们来用图来说明下这个类的关系。
通过这个类图我们可以知道，这个类继承的是ServletWebServerApplicationContext，这就是我们真正的主角，而这个类最终是继承了AbstractApplicationContext，了解完创建上下文的情况后，我们再来看看刷新上下文，相关代码如下：
//类：SpringApplication.java
private void refreshContext(ConfigurableApplicationContext context) {
//直接调用刷新方法
refresh(context);
if (this.registerShutdownHook) {
try {
context.registerShutdownHook();
}
catch (AccessControlException ex) {
// Not allowed in some environments.
}
}
}
//类：SpringApplication.java
protected void refresh(ApplicationContext applicationContext) {
Assert.isInstanceOf(AbstractApplicationContext.class, applicationContext);
((AbstractApplicationContext) applicationContext).refresh();
}
这里还是直接传递调用本类的refresh(context)方法，最后是强转成父类AbstractApplicationContext调用其refresh()方法，该代码如下：
// 类：AbstractApplicationContext
public void refresh() throws BeansException, IllegalStateException {
synchronized (this.startupShutdownMonitor) {
// Prepare this context for refreshing.
prepareRefresh();
// Tell the subclass to refresh the internal bean factory.
ConfigurableListableBeanFactory beanFactory = obtainFreshBeanFactory();
// Prepare the bean factory for use in this context.
prepareBeanFactory(beanFactory);
try {
// Allows post-processing of the bean factory in context subclasses.
postProcessBeanFactory(beanFactory);
// Invoke factory processors registered as beans in the context.
invokeBeanFactoryPostProcessors(beanFactory);
// Register bean processors that intercept bean creation.
registerBeanPostProcessors(beanFactory);
// Initialize message source for this context.
initMessageSource();
// Initialize event multicaster for this context.
initApplicationEventMulticaster();
// Initialize other special beans in specific context subclasses.这里的意思就是调用各个子类的onRefresh()
onRefresh();
// Check for listener beans and register them.
registerListeners();
// Instantiate all remaining (non-lazy-init) singletons.
finishBeanFactoryInitialization(beanFactory);
// Last step: publish corresponding event.
finishRefresh();
}
catch (BeansException ex) {
if (logger.isWarnEnabled()) {
logger.warn("Exception encountered during context initialization - " +
"cancelling refresh attempt: " + ex);
}
// Destroy already created singletons to avoid dangling resources.
destroyBeans();
// Reset 'active' flag.
cancelRefresh(ex);
// Propagate exception to caller.
throw ex;
}
finally {
// Reset common introspection caches in Spring's core, since we
// might not ever need metadata for singleton beans anymore...
resetCommonCaches();
}
}
}
这里我们看到onRefresh()方法是调用其子类的实现，根据我们上文的分析，我们这里的子类是ServletWebServerApplicationContext。
//类：ServletWebServerApplicationContext
protected void onRefresh() {
super.onRefresh();
try {
createWebServer();
}
catch (Throwable ex) {
throw new ApplicationContextException("Unable to start web server", ex);
}
}
private void createWebServer() {
WebServer webServer = this.webServer;
ServletContext servletContext = getServletContext();
if (webServer == null && servletContext == null) {
ServletWebServerFactory factory = getWebServerFactory();
this.webServer = factory.getWebServer(getSelfInitializer());
}
else if (servletContext != null) {
try {
getSelfInitializer().onStartup(servletContext);
}
catch (ServletException ex) {
throw new ApplicationContextException("Cannot initialize servlet context", ex);
}
}
initPropertySources();
}
到这里，其实庐山真面目已经出来了，createWebServer()就是启动 Web 服务，但是还没有真正启动 Tomcat，既然webServer是通过ServletWebServerFactory来获取的，我们就来看看这个工厂的真面目。
走进 Tomcat 内部

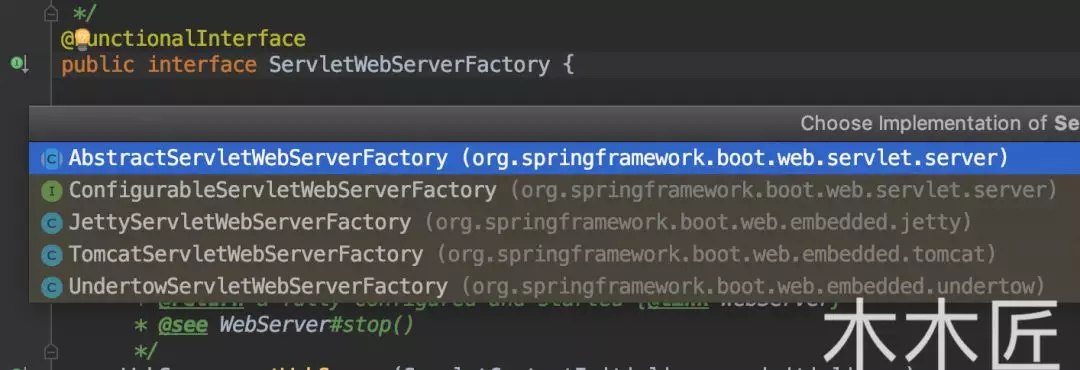

根据上图我们发现，工厂类是一个接口，各个具体服务的实现是由各个子类来实现的，所以我们就去看看TomcatServletWebServerFactory.getWebServer()的实现。
@Override
public WebServer getWebServer(ServletContextInitializer... initializers) {
Tomcat tomcat = new Tomcat();
File baseDir = (this.baseDirectory != null) ? this.baseDirectory : createTempDir("tomcat");
tomcat.setBaseDir(baseDir.getAbsolutePath());
Connector connector = new Connector(this.protocol);
tomcat.getService().addConnector(connector);
customizeConnector(connector);
tomcat.setConnector(connector);
tomcat.getHost().setAutoDeploy(false);
configureEngine(tomcat.getEngine());
for (Connector additionalConnector : this.additionalTomcatConnectors) {
tomcat.getService().addConnector(additionalConnector);
}
prepareContext(tomcat.getHost(), initializers);
return getTomcatWebServer(tomcat);
}
根据上面的代码，我们发现其主要做了两件事情，第一件事就是把 Connnctor (我们称之为连接器)对象添加到 Tomcat 中，第二件事就是configureEngine，这连接器我们勉强能理解（不理解后面会述说），那这个Engine是什么呢？我们查看tomcat.getEngine()的源码：
public Engine getEngine() {
Service service = getServer().findServices()[0];
if (service.getContainer() != null) {
return service.getContainer();
}
Engine engine = new StandardEngine();
engine.setName( "Tomcat" );
engine.setDefaultHost(hostname);
engine.setRealm(createDefaultRealm());
service.setContainer(engine);
return engine;
}

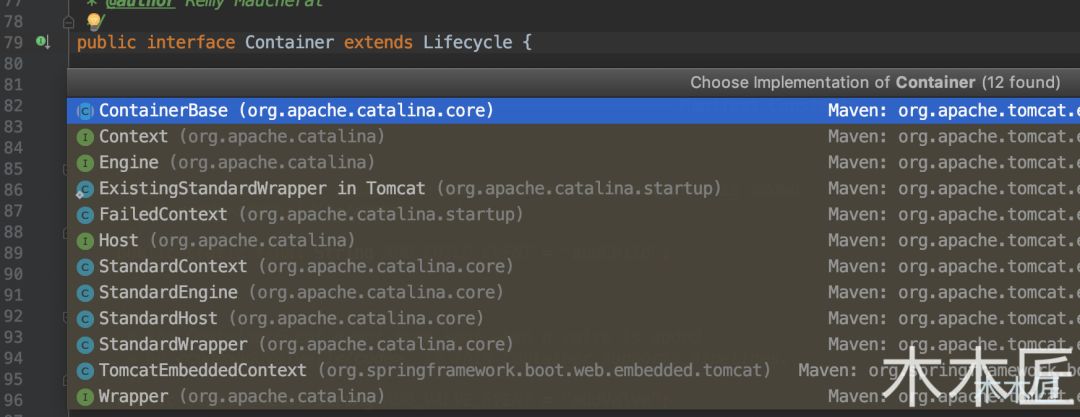

根据上面的源码，我们发现，原来这个 Engine 是容器，我们继续跟踪源码，找到Container接口
上图中，我们看到了4个子接口，分别是 Engine,Host,Context,Wrapper。我们从继承关系上可以知道他们都是容器，那么他们到底有啥区别呢？我看看他们的注释是怎么说的。
/**
If used, an Engine is always the top level Container in a Catalina
* hierarchy. Therefore, the implementation's <code>setParent()</code> method
* should throw <code>IllegalArgumentException</code>.
*
* @author Craig R. McClanahan
*/
public interface Engine extends Container {
//省略代码
}
/**
* <p>
* The parent Container attached to a Host is generally an Engine, but may
* be some other implementation, or may be omitted if it is not necessary.
* </p><p>
* The child containers attached to a Host are generally implementations
* of Context (representing an individual servlet context).
*
* @author Craig R. McClanahan
*/
public interface Host extends Container {
//省略代码
}
/*** </p><p>
* The parent Container attached to a Context is generally a Host, but may
* be some other implementation, or may be omitted if it is not necessary.
* </p><p>
* The child containers attached to a Context are generally implementations
* of Wrapper (representing individual servlet definitions).
* </p><p>
*
* @author Craig R. McClanahan
*/
public interface Context extends Container, ContextBind {
//省略代码
}
/**</p><p>
* The parent Container attached to a Wrapper will generally be an
* implementation of Context, representing the servlet context (and
* therefore the web application) within which this servlet executes.
* </p><p>
* Child Containers are not allowed on Wrapper implementations, so the
* <code>addChild()</code> method should throw an
* <code>IllegalArgumentException</code>.
*
* @author Craig R. McClanahan
*/
public interface Wrapper extends Container {
//省略代码
}

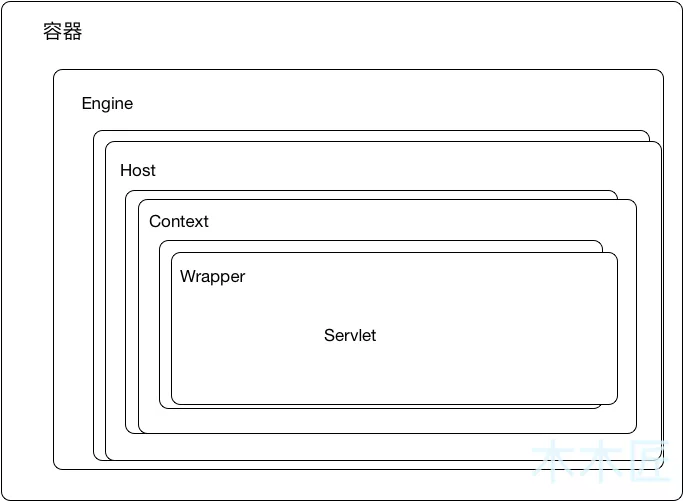

上面的注释翻译过来就是，Engine是最高级别的容器，其子容器是Host,Host的子容器是Context,Wrapper是Context的子容器，所以这4个容器的关系就是父子关系，也就是Engine>Host>Context>Wrapper。我们再看看Tomcat类的源码：

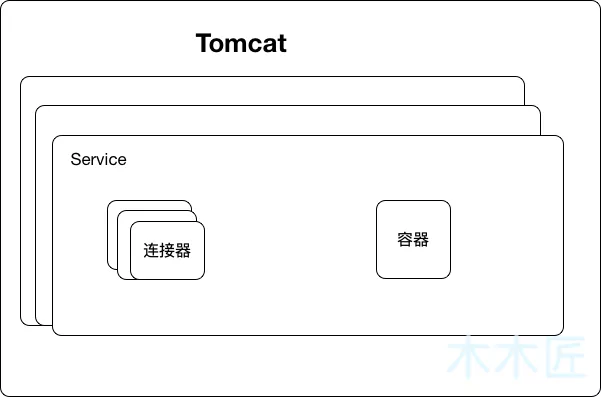

//部分源码，其余部分省略。
public class Tomcat {
//设置连接器
public void setConnector(Connector connector) {
Service service = getService();
boolean found = false;
for (Connector serviceConnector : service.findConnectors()) {
if (connector == serviceConnector) {
found = true;
}
}
if (!found) {
service.addConnector(connector);
}
}
//获取service
public Service getService() {
return getServer().findServices()[0];
}
//设置Host容器
public void setHost(Host host) {
Engine engine = getEngine();
boolean found = false;
for (Container engineHost : engine.findChildren()) {
if (engineHost == host) {
found = true;
}
}
if (!found) {
engine.addChild(host);
}
}
//获取Engine容器
public Engine getEngine() {
Service service = getServer().findServices()[0];
if (service.getContainer() != null) {
return service.getContainer();
}
Engine engine = new StandardEngine();
engine.setName( "Tomcat" );
engine.setDefaultHost(hostname);
engine.setRealm(createDefaultRealm());
service.setContainer(engine);
return engine;
}
//获取server
public Server getServer() {
if (server != null) {
return server;
}
System.setProperty("catalina.useNaming", "false");
server = new StandardServer();
initBaseDir();
// Set configuration source
ConfigFileLoader.setSource(new CatalinaBaseConfigurationSource(new File(basedir), null));
server.setPort( -1 );
Service service = new StandardService();
service.setName("Tomcat");
server.addService(service);
return server;
}
//添加Context容器
public Context addContext(Host host, String contextPath, String contextName,
String dir) {
silence(host, contextName);
Context ctx = createContext(host, contextPath);
ctx.setName(contextName);
ctx.setPath(contextPath);
ctx.setDocBase(dir);
ctx.addLifecycleListener(new FixContextListener());
if (host == null) {
getHost().addChild(ctx);
} else {
host.addChild(ctx);
}
//添加Wrapper容器
public static Wrapper addServlet(Context ctx,
String servletName,
Servlet servlet) {
// will do class for name and set init params
Wrapper sw = new ExistingStandardWrapper(servlet);
sw.setName(servletName);
ctx.addChild(sw);
return sw;
}
}
阅读Tomcat的getServer()我们可以知道，Tomcat的最顶层是Server，Server 就是Tomcat的实例，一个Tomcat一个Server；通过getEngine()我们可以了解到 Server 下面是 Service，而且是多个，一个 Service 代表我们部署的一个应用，而且我们还可以知道，Engine容器，一个service只有一个；根据父子关系，我们看setHost()源码可以知道，host容器有多个；同理，我们发现addContext()源码下，Context也是多个；addServlet()表明Wrapper容器也是多个，而且这段代码也暗示了，其实Wrapper和Servlet是一层意思。另外我们根据setConnector源码可以知道，连接器(Connector)是设置在service下的，而且是可以设置多个连接器(Connector)。
根据上面分析，我们可以小结下：Tomcat 主要包含了2个核心组件，连接器(Connector)和容器(Container)，用图表示如下：
一个Tomcat是一个Server,一个Server下有多个service，也就是我们部署的多个应用，一个应用下有多个连接器(Connector)和一个容器（Container），容器下有多个子容器，关系用图表示如下：
Engine下有多个Host子容器，Host下有多个Context子容器，Context下有多个Wrapper子容器。
总结
Spring Boot 的启动是通过new SpringApplication()实例来启动的，启动过程主要做如下几件事情：> 1. 配置属性 > 2. 获取监听器，发布应用开始启动事件 > 3. 初始化输入参数 > 4. 配置环境，输出banner > 5. 创建上下文 > 6. 预处理上下文 > 7. 刷新上下文 > 8. 再刷新上下文 > 9. 发布应用已经启动事件 > 10. 发布应用启动完成事件
而启动 Tomcat 就是在第7步中“刷新上下文”；Tomcat 的启动主要是初始化2个核心组件，连接器(Connector)和容器（Container），一个 Tomcat 实例就是一个 Server，一个 Server 包含多个 Service，也就是多个应用程序，每个 Service 包含多个连接器（Connetor）和一个容器（Container)，而容器下又有多个子容器，按照父子关系分别为：Engine,Host,Context,Wrapper，其中除了 Engine 外，其余的容器都是可以有多个。
下期展望
本期文章通过SpringBoot的启动来窥探了Tomcat的内部结构，下一期，我们来分析下本次文章中的连接器（Connetor）和容器(Container)的作用，敬请期待。
来源：https://my.oschina.net/luozhou/blog/3088908
声明：本站所有文章，如无特殊说明或标注，均为本站原创发布。任何个人或组织，在未征得本站同意时，禁止复制、盗用、采集、发布本站内容到任何网站、书籍等各类媒体平台。如若本站内容侵犯了原著者的合法权益，可联系我们进行处理。
